WASSERINFRASTRUKTUR

Strömungsoptimierung vermindert Zeta-Wert

Mehrschichtverbund-Rohrsystem

Das alpex-Mehrschichtverbundrohrsystem von Fränkische ist seit mehr als 25 Jahren als leistungsfähige und montagefreundliche Lösung für Trinkwasser- und Heizungsinstallationen in den Dimensionen 16 bis 32 Millimeter etabliert. Die aktuelle Generation tritt erstmals unter dem verkürzten Namen alpex auf und umfasst neben der Bezeichnung auch technische Weiterentwicklungen, die das bestehende System modernisieren.

Owning Your Brand’s Social Community Drives More Shoppers and Sales

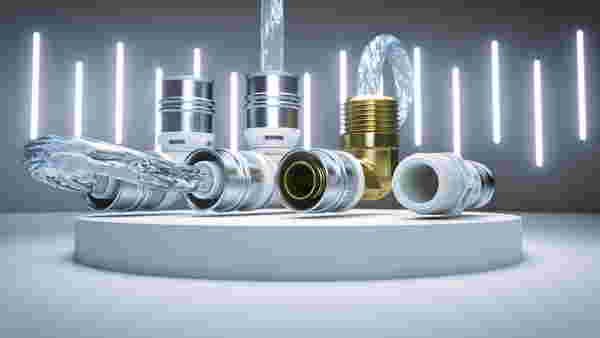

Das neue System nutzt die bleifreien Materialien Siliziumbronze und PPSU. Die F- und TH-Kontur erleichtern die Identifizierung – und dank der geschützten O-Ringe ist keine Kalibrierung erforderlich. Für zusätzliche Sicherheit sorgen eine Leckagefunktion und eine Verpresskennzeichnung. Zu den Highlights zählen der neue, durchflussoptimierte alpex Bogen und die Heißwasserbeständigkeit bis 95 °C. Quelle: FRÄNKISCHE Rohrwerke GmbH

Container for the scroll indicator

(Will be hidden in the published article)

Herzstück der alpex Systemgeneration ist der alpex Bogen, der die bisherigen Winkel ersetzt und auf Basis einer patentierten Fertigungstechnologie realisiert wird. Seine strömungsoptimierte Geometrie vermindert den Zeta-Wert (Widerstandsbeiwert) im Vergleich zu marktüblichen Winkeln um durchschnittlich 55 Prozent, was den Gesamtdruckverlust der Installation im alpex System um bis zu 15 Prozent reduziert. Die dadurch erreichte Strömungsoptimierung ermöglicht einen spürbar effizienteren Betrieb von Heizungs- und Trinkwasseranlagen. Der Pumpendruck lässt sich verringern, der hydraulische Abgleich zur bedarfsoptimierten Heiz- und Trinkwasserverteilung wird optimal unterstützt, Fließgeräusche werden verringert.

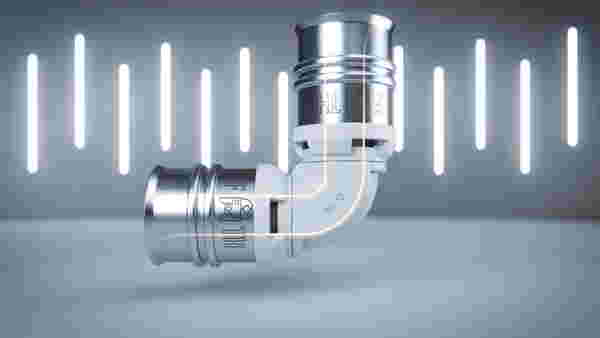

Der neue alpex Bogen überzeugt durch seine strömungsoptimierte Geometrie und verbessert die Zeta-Werte um durchschnittlich 55 Prozent gegenüber Winkeln. Quelle: Fränkische

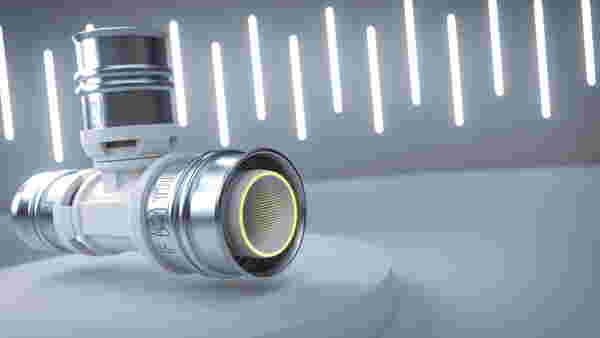

Bis zu 15 Prozent geringerer Gesamtdruckverlust für maximale Effizienz. Quelle: Fränkische

Um die Konformität jeder Installation mit der EU-Trinkwasserrichtlinie sowie der REACH-Verordnung sicherzustellen, werden darüber hinaus sowohl beim alpex Bogen als auch bei allen anderen alpex Fittings hochwertige Werkstoffe eingesetzt: Der Hochleistungskunststoff PPSU (Polyphenylsulfon), der auch aus der Medizintechnik bekannt ist, sowie die bleifreie und nach ISO 6509 entzinkungsbeständige Kupferlegierung Siliziumbronze (CuSi) garantieren einen hygienischen, langzeitstabilen und damit zukunftssicheren Betrieb jeder Heizungs- und Trinkwasseranlage.

Ein echtes Alleinstellungsmerkmal des alpex Systems von Fränkische ist die außergewöhnliche Dauertemperaturbeständigkeit der Mehrschichtverbundrohre von 95 Grad Celsius (bei 10 bar). Möglich wird dieser im Markt bislang unerreichte Wert durch eine innovative Materialkombination: Eine Innenschicht aus vernetztem Polyethylen (PE-Xb) sorgt für maximale Hygiene und Temperaturresistenz im Rohrinneren; ein stumpfgeschweißter Aluminiumkern stellt die erforderliche Formstabilität sowie absolute Sauerstoffdichtheit und Druckbeständigkeit sicher.

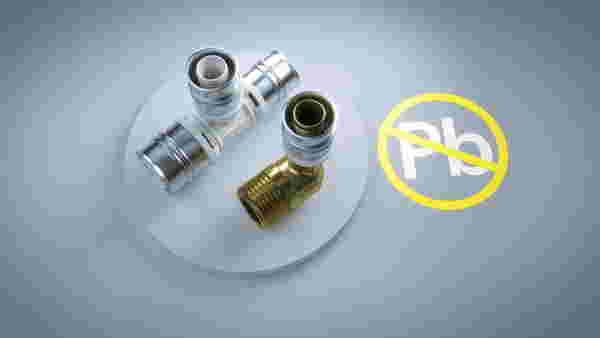

Mehrschichtverbundrohre und hochwertige Fittings aus PPSU oder entzinkungsbeständiger, bleifreier Siliziumbronze gewährleisten eine lange Lebensdauer und garantieren Bleifreiheit. Quelle: Fränkische

Merkmale
​

  • Verarbeitung ohne Kalibrierung: Die Installation von alpex Fittings ist nicht nur einfach, sondern auch sicher. Dank der standardmäßig geschützten O-Ringe ist keine Kalibrierung erforderlich. Die Fittings lassen sich ohne weitere Bearbeitung einfach an der Schnittkante aufstecken. Der korrekte Sitz wird über ein Sichtfenster im Fixierring überprüft.
  • Einfache und klare Identifizierung der Presskonturen: Eine Lasergravur auf der Presshülse sorgt für eine einfache und klare Identifizierung der Presskonturen. Sie zeigt auf einen Blick, dass die alpex Fittings sowohl mit der F- als auch mit der TH-Kontur verpressbar sind. Dadurch wird die Installation besonders flexibel und effizient.
  • Maximale Sicherheit durch Leckagefunktion: Die integrierte Leckagefunktion garantiert Systemsicherheit. Sie sorgt dafür, dass nicht verpresste Stellen im Zuge einer Druckprüfung sofort erkannt werden. Gemäß den DVGW-Vorgaben sind die Pressverbinder im unverpressten Zustand bei 1 bis 6,5bar (Wasser) und 150mbar (Druckluft) undicht. Dadurch ist eine umgehende Fehlerbehebung möglich, sodass die Dichtheit und Zuverlässigkeit einer Installation gewährleistet ist.
  • Geringerer Kraft- und Energiebedarf: Die optimierten Presshülsen sorgen beim Verpressen für eine um bis zu 50 Prozent längere Akkulaufzeit der Werkzeuge und erleichtern die Verpressung mit der Handpresszange.
