ANLAGEN & KOMPONENTEN



Beständigkeit unter extremen Bedingungen

Kabelrinnen für Entsalzungsanlage

Unex Kabelsysteme und -elemente GmbH

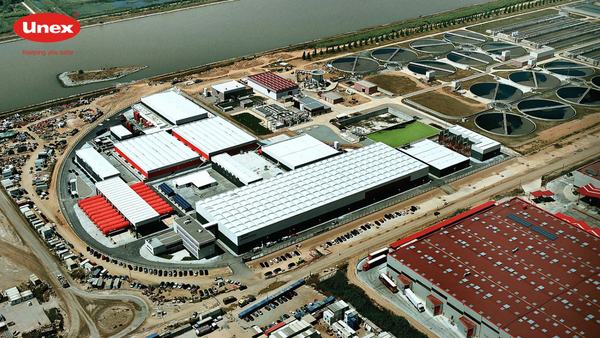

In El Prat de Llobregat, direkt vor den Toren Barcelonas, übernimmt die Entsalzungsanlage Llobregat eine zentrale Funktion in der regionalen Trinkwasserversorgung. Mit einer täglichen Produktionskapazität von bis zu 200.000m³ deckt sie etwa 24 Prozent des Wasserbedarfs der Metropolregion ab und versorgt mehr als 4,5 Millionen Menschen.

Mit einem geschätzten Energieverbrauch von 2,9kWh pro Kubikmeter Wasser ist Strom für den Betrieb der Entsalzungsanlage essenziell. Er treibt die Pump-, Steuerungs- und Überwachungssysteme an und ermöglicht den Entsalzungsprozess mittels Umkehrosmose. Dabei wird das salzhaltige Meerwasser von Hochleistungspumpen unter hohem Druck durch spezielle Membranen gefiltert und in Trinkwasser umgewandelt. Das hierfür benötigte Meerwasser wird aus dem Mittelmeer gewonnen – 2,2 Kilometer vor der Küste und aus einer Tiefe von 30 Metern. Diese energieintensiven Abläufe machen die Anlage stark von elektrischer Energie abhängig.

Das innovative Verfahren der Umkehrosmose, bei dem Salze und Verunreinigungen aus dem Meerwasser entfernt werden, um Trinkwasser zu gewinnen, stellt höchste Anforderungen an die Beständigkeit der Anlagen. Diese müssen speziell darauf ausgelegt sein, der hohen Salzkonzentration, der permanenten Feuchtigkeit sowie den Einwirkungen aggressiver chemischer Substanzen standzuhalten.

Für die anspruchsvollen Bedingungen in der Wasseraufbereitung konnte das Unternehmen Unex Kabelsysteme und -elemente eine effektive Lösung für die Kabelführung der Anlage bieten: die isolierende Kabelrinne 66 aus dem Werkstoff U23X. Gefertigt aus einem eigens entwickelten, isolierenden und nicht-metallischen Werkstoff, ermöglicht dieses System die sichere Führung von mehreren Kilometern elektrischer Kabel und Leiter. Es überzeugt durch Korrosionsbeständigkeit, außergewöhnliche Langlebigkeit und elektrische Sicherheit – wie seit 2009 in der Entsalzungsanlage von El Prat eindrucksvoll bewiesen.

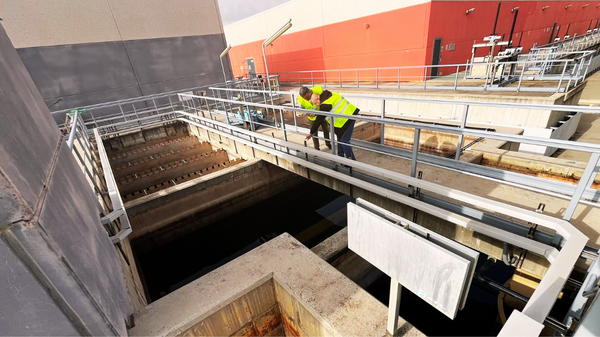

Im September 2024 besuchte das Unternehmen die Anlage erneut, um sich von der Leistungsfähigkeit der Kabelrinnen nach 15 Jahren Einsatz in einer so anspruchsvollen Umgebung zu überzeugen. Die Prüfungsergebnisse zeigen, dass die Lösungen des Unternehmens nach wie vor hohe Standards erfüllen.

Montage in kritischen Bereichen

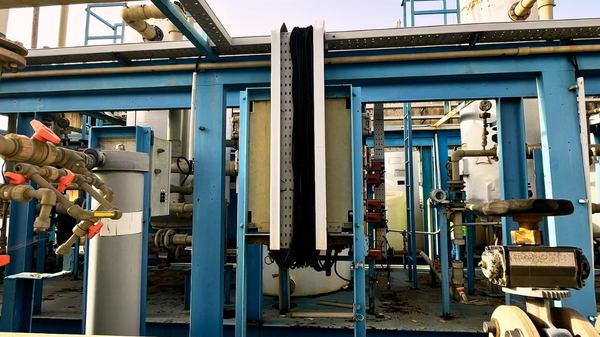

Seit Abschluss der Bauarbeiten sind die Isolierenden Kabelrinnen 66 in verschiedenen zentralen Bereichen der Entsalzungsanlage Llobregat im Einsatz. Im Zulaufbereich wird das Meerwasser durch Systeme geleitet, die grobe Feststoffe und Sand entfernen. Dort schützen die Kabelrinnen zuverlässig die Verkabelung, die den kontinuierlichen Betrieb sicherstellt. Selbst unter den herausfordernden Bedingungen von dauerhafter Korrosion und hoher Feuchtigkeit bewähren sie sich zuverlässig.

In Flotationsbecken wird das Wasser zunächst mit Mikroluftblasen angereichert, um feine Schmutzpartikel zu entfernen. Die Kabelrinnen sorgen dort für eine geordnete und geschützte Führung der Kabel und Leitungen, die dieser chemischen und feuchten Umgebung standhalten. Letztlich gewährleisten sie den zuverlässigen Ablauf der nächsten wichtigen Prozessabschnitte in den offenen und geschlossenen Filtrationszonen. Hier wird das Wasser weiterbehandelt, um selbst feinste Partikel zu entfernen.

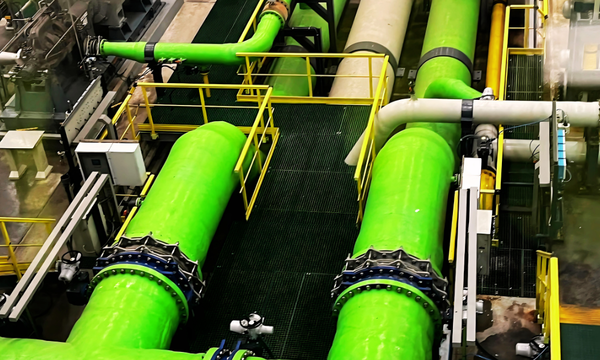

In der Umkehrosmosehalle, in der das Wasser unter hohem Druck durch Membranen geleitet und zu Trinkwasser verarbeitet wird, schützt das Kabelführungsprodukt die elektrischen Systeme. Dies geschieht in einer Umgebung mit starken Vibrationen und hohem Salzgehalt. Auch im Bereich der Wassernachbehandlung und des Pumpenspeichers leisten die Kabelrinnen einen entscheidenden Beitrag. Sie führen die Verkabelung geschützt in Bereichen, in denen das aufbereitete Wasser an die Trinkwasserstandards angepasst wird, bevor es zur Verteilung weitergeleitet wird.

Abschließend übernehmen die Isolierenden Kabelrinnen 66 in dem Umspannwerk und dem Kontrollgebäude die Führung der Kabel und Leitungen, die sämtliche Prozesse der Anlage mit Energie versorgt. Selbst in der Druckluftanlage, die für die Reinigung der Membranen und den Betrieb pneumatischer Ventile genutzt wird, gewährleistet das Produkt eine kontinuierliche und zuverlässige Funktionalität. Jeder dieser Bereiche bringt anspruchsvolle technische Herausforderungen mit sich, die die Lösungen von Unex – getragen von sechzigjähriger Expertise – souverän meistern.

Die Ergebnisse der Prüfung bestätigten, dass die Isolierenden Kabelrinnen 66 technisch sowohl strukturell als auch funktional unverändert geblieben sind und den extremen Herausforderungen auch weiterhin standhalten.

Der Schlüssel für die hohe Widerstandsfähigkeit gegen Korrosion – selbst in den am stärksten exponierten Außenbereichen – liegt in der Verwendung des eigens entwickelten isolierenden Werkstoffe. Sie gewährleisten nicht nur höchste elektrische Sicherheit und einen reibungslosen, kontinuierlichen Betrieb der Anlage – sondern tragen auch dazu bei, die Wartungskosten deutlich zu senken und die Lebensdauer der Anlage nachhaltig zu verlängern.

Die Beteiligung von Unex an diesem Projekt ist ein klares Beispiel dafür, wie die Lösungen des Unternehmens den höchsten Anforderungen gerecht werden. Gleichzeitig markiert sie für Unex einen weiteren Erfolg in herausfordernden Industrieprojekten, bei denen Zuverlässigkeit der entscheidende Faktor für die Sicherstellung des Betriebs von kritischen Infrastrukturen ist.
