Hohe Durchsatzleistungen bei geringem Druckverlust

Rautenfilter für effiziente Abwasserfiltration

INVENT Umwelt- und Verfahrenstechnik AG

Mit dem iFILT-S Dynamix-Rautenfilter stellt Invent eine weitere innovative Lösung für die effiziente und leistungsstarke Abwasserfiltration vor. Das System kombiniert die Vorteile der Cross-Flow-Filtration mit einer getauchten Rautenfilterkonstruktion, somit werden außergewöhnlich hohe Durchsatzleistungen bei gleichzeitig geringem Druckverlust ermöglicht.


Design

Das Design des Rautenfilters basiert auf grundlegenden strömungs- und strukturmechanischen Überlegungen. Der Ansatz, die Cross-Flow-Filtration mit im Betrieb teilweise eingetauchten, rautenförmigen Filterrädern zu kombinieren, sorgt für eine verbesserte hydraulische Leistungsfähigkeit.

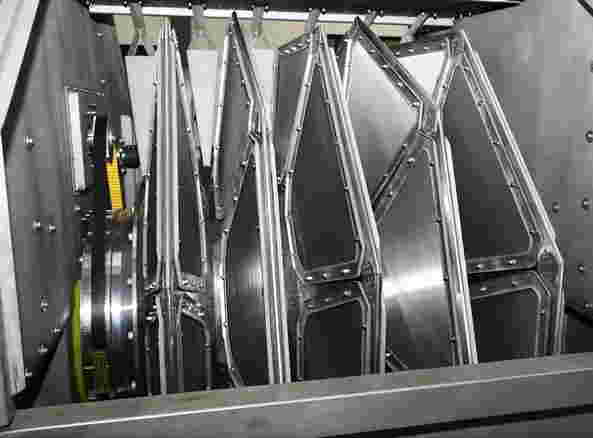

Das Abwasser wird über einen Zulaufbereich direkt in den Rotor geführt und durchströmt die diamantförmigen Filterräder von innen nach außen. Diese sind mit einem hochwertigen Edelstahl-Tressen-Gewebe bespannt. Im Betrieb sind bis zu 60% der Filterfläche eingetaucht – ein entscheidender Faktor für hohe Durchsatzleistungen und für eine optimale Ausnutzung der Filterfläche.

Konstruktion

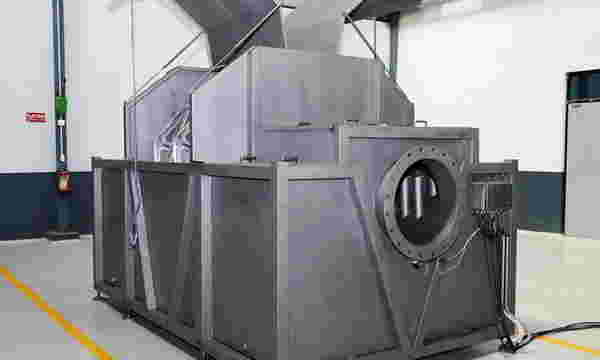

Der iFILT-S Dynamix-Rautenfilter überzeugt durch eine robuste Bauweise. Die Maschine ist vollständig aus hochwertigem Edelstahl gefertigt und kommt ohne Kunststoffe in tragenden oder funktionalen Hauptkomponenten aus.

Der Tank ist in drei Bereiche unterteilt: Zulauf, Filtratwanne und Ablauf. Eine einfache Lippendichtung ermöglicht einen Einstau der Filterräder von bis zu 60%. Das gereinigte Abwasser sammelt sich in der Filtratwanne und wird über ein strömungsoptimiertes Ablaufwehr abgeführt, das für minimale Druckverluste sorgt.

Je nach projektspezifischen Anforderungen und für maximale Flexibilität in der Planung kann der Tank als Edelstahlbehälter geliefert oder bei einer Gestellversion durch ein bauseitiges Betonbecken ersetzt werden.


Leistungsdaten

Der -Rautenfilter ist für hohe hydraulische Belastungen ausgelegt:

  • Bis zu 10 Filterräder pro Maschine
  • Durchsatzleistungen von bis zu 1.600m³/h pro Maschine
  • Geringer Druckverlust dank CFD-optimierter Konstruktion
  • Bis zu 60 Prozent eingetauchte Filterfläche
  • Hochwertiger Zahnriemenantrieb mit langer Lebensdauer


Dank der strömungsmechanischen Optimierung mit Hilfe von Think Fluid Dynamix werden hydraulische Verluste minimiert und die Gesamtleistung maximiert.


Merkmale

Der iFILT-S Dynamix-Rautenfilter bietet den Betreibern einer Abwasserreinigungsanlage zahlreiche Vorteile:

  • Verbesserte hydraulische Leistungsfähigkeit durch Cross-Flow-Prinzip
  • Geringer Druckverlust
  • Herausragende Abscheideleistung
  • Geringe Spülwassermengen
  • Hohe Robustheit und Langlebigkeit
  • Nahezu wartungsfreies System
  • Kompakte und flexible Bauweise
