Robuste Antriebslösungen in der Wasser- und Abwassertechnik

Wellen- und Distanzkupplungen aus Edelstahl

Mechanische Antriebssysteme prägen den Dauerbetrieb in der Wasseraufbereitung, Abwasserbehandlung und industriellen Prozesswassertechnik. Pumpen, Rührwerke, Belüfter, Mischer und Fördersysteme übernehmen dabei den kontinuierlichen Transport und die Behandlung von Medien mit unterschiedlicher Zusammensetzung. Auf die Antriebskomponenten wirken hohe Dauerlasten, wechselnde Drehzahlen und häufige Lastwechsel. Hinzu kommen aggressive Umgebungsbedingungen, die den Anlagenbetrieb in wassertechnischen Anwendungen zusätzlich beeinflussen.

Eine zentrale Funktion übernehmen Wellen- und Distanzkupplungen, die Motoren, Getriebe und Arbeitsmaschinen verbinden. In dieser Schnittstelle übertragen sie Drehmomente, gleichen Versätze aus, dämpfen Schwingungen und schützen den Antriebsstrang über längere Einsatzzeiten. In Wasser- und Abwasseranwendungen kommen zusätzliche Anforderungen hinzu: Korrosion, Feuchtigkeit und Chemikalien gehören zur Umgebung, teilweise auch hygienische Vorgaben.

Für diese Rahmenbedingungen nennt Enemac Edelstahl-Wellen- und Distanzkupplungen als Ausführung, die für den Einsatz in wassertechnischen Anlagen entwickelt wurde. Als Merkmale werden eine hohe mechanische Belastbarkeit, Korrosionsbeständigkeit, lange Lebensdauer und eine wartungsarme Konstruktion beschrieben. Der Beitrag der Kupplung liegt dabei in der stabilen Kraftübertragung und der Entlastung von Komponenten im Antriebsstrang, wenn Versatz, Schwingungen und wechselnde Lasten auftreten.

Im Anlagenbau der Wasser- und Abwasserwirtschaft rücken damit Kupplungen als Bauteile in den Fokus, die neben der Drehmomentübertragung auch Umgebungs- und Prozessbedingungen berücksichtigen. Für Betreiber von Anlagen, in denen Antriebssysteme rund um die Uhr laufen, sind Werkstoffwahl und Konstruktion von Wellen- und Distanzkupplungen relevante Faktoren, um Belastungen durch Feuchte, Korrosion und Chemikalien im Betrieb zu adressieren.

Anforderungen an Kupplungen

Kupplungen in wasserwirtschaftlichen Anlagen müssen deutlich mehr leisten als reine Drehmomentübertragung. Typische Anforderungen ergeben sich aus dem Anlagenbetrieb und den Umgebungsbedingungen:

Ausgleich von Wellenversätzen

Durch Montageungenauigkeiten, Fundamentsetzungen, thermische Ausdehnung oder Rohrleitungskräfte entstehen axiale, radiale und winklige Versätze zwischen An- und Abtriebswelle. Kupplungen müssen diese Versätze zuverlässig kompensieren, ohne zusätzliche Lagerkräfte zu erzeugen.

Dynamische Belastungen und Schwingungen

Häufige Start-Stopp-Zyklen, wechselnde Fördermengen oder pulsierende Medien führen zu Drehmomentschwankungen, die vom Kupplungssystem aufgenommen werden müssen.

Hohe Verfügbarkeit und geringe Wartung

Stillstände in Wasserwerken oder Kläranlagen sind kostenintensiv. Kupplungen müssen dauerhaft zuverlässig arbeiten und wartungsarm ausgelegt sein.

Hygienische Anforderungen

Besonders im Trinkwasserbereich sind glatte Oberflächen, gute Reinigbarkeit und korrosionsfreie Materialien unerlässlich.

Edelstahl-Wellen- und Distanzkupplungen erfüllen diese Anforderungen in besonderem Maße und sind daher prädestiniert für den Einsatz in wassertechnischen Anwendungen.

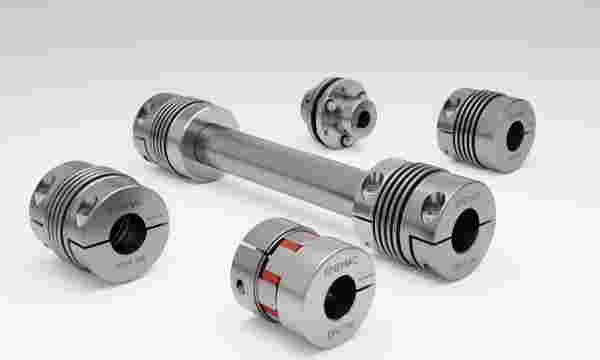

Wellenkupplungen aus Edelstahl

Wellenkupplungen verbinden zwei rotierende Wellen form- oder kraftschlüssig miteinander und kompensieren gleichzeitig unvermeidliche Ausrichtungsfehler. Das Unternehmen bietet hierfür verschiedene Bauarten aus Edelstahl an, die je nach Anwendung spezifische Vorteile bieten.

Elastomerkupplungen aus Edelstahl

Elastomerkupplungen bestehen aus zwei Kupplungsnaben und einem elastischen Polyurethanstern. Die Edelstahl-Ausführung der Naben sorgt für hohe Korrosionsbeständigkeit, während das Elastomer:

Drehschwingungen dämpft
Stoßbelastungen reduziert
Radiale, axiale und winklige Versätze ausgleicht

Typische Einsatzgebiete:

Kreiselpumpen in Wasserwerken
Abwasserpumpen mit ungleichmäßiger Belastung
Rührwerke mit wechselnden Medien

Gerade in Anlagen mit schwingungsintensivem Betrieb tragen Elastomerkupplungen dazu bei, Lager, Dichtungen und Getriebe nachhaltig zu entlasten.

Metallbalgkupplungen aus Edelstahl

Metallbalgkupplungen ermöglichen eine spielfreie und hochpräzise Drehmomentübertragung. Der Edelstahlbalg kompensiert Versätze, ohne nennenswerte Rückstellkräfte zu erzeugen.

Vorteile:

Absolut spielfrei
Hohe Torsionssteifigkeit
Ideal für präzise Drehzahl- und Positionsregelungen
Sehr gute Reinigbarkeit

Typische Anwendungen:

Dosierpumpen in der Wasseraufbereitung
Antriebe mit Frequenzumrichtern
Hygienisch sensible Trinkwasseranlagen

Durch die Edelstahlausführung sind Metallbalgkupplungen auch bei häufiger Nassreinigung oder chemischer Belastung dauerhaft einsatzfähig.

Distanzkupplungen

Distanzkupplungen stellen eine Sonderform der Wellenkupplung dar und werden überall dort eingesetzt, wo größere Wellenabstände überbrückt oder Wartungsarbeiten vereinfacht werden sollen. Sie bestehen aus zwei Kupplungshälften, die über ein Distanzstück miteinander verbunden sind.

Vorteile von Edelstahl-Distanzkupplungen:

Demontage ohne Verschieben von Motor oder Pumpe: Besonders bei Pumpenanwendungen ermöglicht dies einen schnellen Dichtungs- oder Lagerwechsel.
Ausgleich von Montage- und Fundamenttoleranzen: Ideal bei großen Aggregaten oder nachträglichen Fundamentbewegungen.
Hohe mechanische Stabilität bei großen Achsabständen

Distanzkupplungen aus Edelstahl können exakt an die jeweilige Einbausituation angepasst werden.

Anwendungsbeispiele

Kreiselpumpen in Wasserwerken

In Wasserwerken sind Pumpen häufig über lange Zeiträume im Dauerbetrieb. Edelstahl-Elastomerkupplungen kompensieren hier thermisch bedingte Ausrichtungsänderungen und dämpfen Schwingungen, die durch schwankende Fördermengen entstehen.

Nutzen:

Reduzierter Lager- und Dichtungsverschleiß
Geringere Wartungskosten
Hohe Betriebssicherheit

Abwasserpumpen mit Feststoffanteilen

Abwasserpumpen unterliegen starken Lastschwankungen durch Feststoffe oder Gasblasen im Medium. Edelstahlkupplungen mit elastischen Elementen gleichen diese Belastungen aus und sind unempfindlich gegenüber Feuchtigkeit und aggressiven Medien.

Rührwerke in Belebungsbecken

Rührwerke in Kläranlagen sind hohen Drehmomenten und kontinuierlichen Schwingungen ausgesetzt. Distanzkupplungen aus Edelstahl erleichtern hier Wartungsarbeiten erheblich, da der Rührwerksmotor nicht ausgerichtet oder demontiert werden muss.

Trinkwasseraufbereitung und Desinfektionsanlagen

In hygienisch sensiblen Bereichen kommen bevorzugt Metallbalgkupplungen aus Edelstahl zum Einsatz. Sie ermöglichen eine präzise Dosierung von Chemikalien, sind leicht zu reinigen und erfüllen hohe Anforderungen an Korrosions- und Medienbeständigkeit.

Tauchpumpen und Unterwasseranwendungen

Auch bei temporär oder dauerhaft unter Wasser betriebenen Aggregaten bewähren sich Edelstahlkupplungen. Sie sind resistent gegen Feuchtigkeit, Korrosion und Temperaturschwankungen und gewährleisten eine lange Lebensdauer selbst unter extremen Bedingungen.

Vorteile von Edelstahl als Werkstoff

Der Einsatz von Edelstahl bietet in der Wasser- und Abwassertechnik entscheidende Vorteile:

Hohe Korrosions- und Chemikalienbeständigkeit
Lange Lebensdauer auch bei Dauerbetrieb
Gute Reinigbarkeit und hygienische Eignung
Hohe mechanische Festigkeit
Nachhaltigkeit durch geringe Austauschintervalle

Wellen- und Distanzkupplungen aus Edelstahl leisten einen wesentlichen Beitrag zur Betriebssicherheit, Effizienz und Langlebigkeit von Antriebssystemen in der Wasser- und Abwassertechnik. Sie gleichen Versätze zuverlässig aus, reduzieren Schwingungen, erleichtern Wartungsarbeiten und widerstehen selbst aggressiven Umgebungsbedingungen.

Durch die große Variantenvielfalt und die Möglichkeit kundenspezifischer Anpassungen bieten diese Edelstahlkupplungen für nahezu jede Anwendung die passende Lösung – vom Trinkwasserwerk über die Kläranlage bis hin zur industriellen Prozesswassertechnik.
