Inspektionen mithilfe hochauflösender Kameratechnik

Steckverbinder für Unterwasser-Anwendungen

Für Inspektionen mithilfe von hochauflösender Kameratechnik ist zuverlässige Konnektivität unerlässlich. Die Steckverbinder und die dazugehörigen Kabel müssen nicht nur robust sein, sondern sich auch einfach stecken lassen und High-Speed Datenübertragung ermöglichen. Eine besondere Herausforderung sind Inspektionsaufgaben unter Wasser.

Container for the scroll indicator

(Will be hidden in the published article)

Hierfür kommen vermehrt unbemannte Unterwasserdrohnen zum Einsatz. Diese sind klein und wendig, können sehr tief tauchen und halten auch unwirtlichen Bedingungen in eisigem Meerwasser stand. Eine besondere Rolle spielt auch hier die Konnektivität. Neben der zuverlässigen Datenübertragung ist besonders die Dichtheit entscheidend. Keinesfalls darf Wasser in die Drohne eindringen, dass die empfindliche Technik beschädigen oder gar zerstören könnte. Die Anschlusspunkte für die Verbindungstechnik sind meist die einzigen Öffnungen, durch die Wasser eindringen könnte. Um die Elektronik zu schützen, werden Steckverbinder benötigt, die nach IP68 dicht sind.

Zuverlässig bis 300 Meter Tiefe

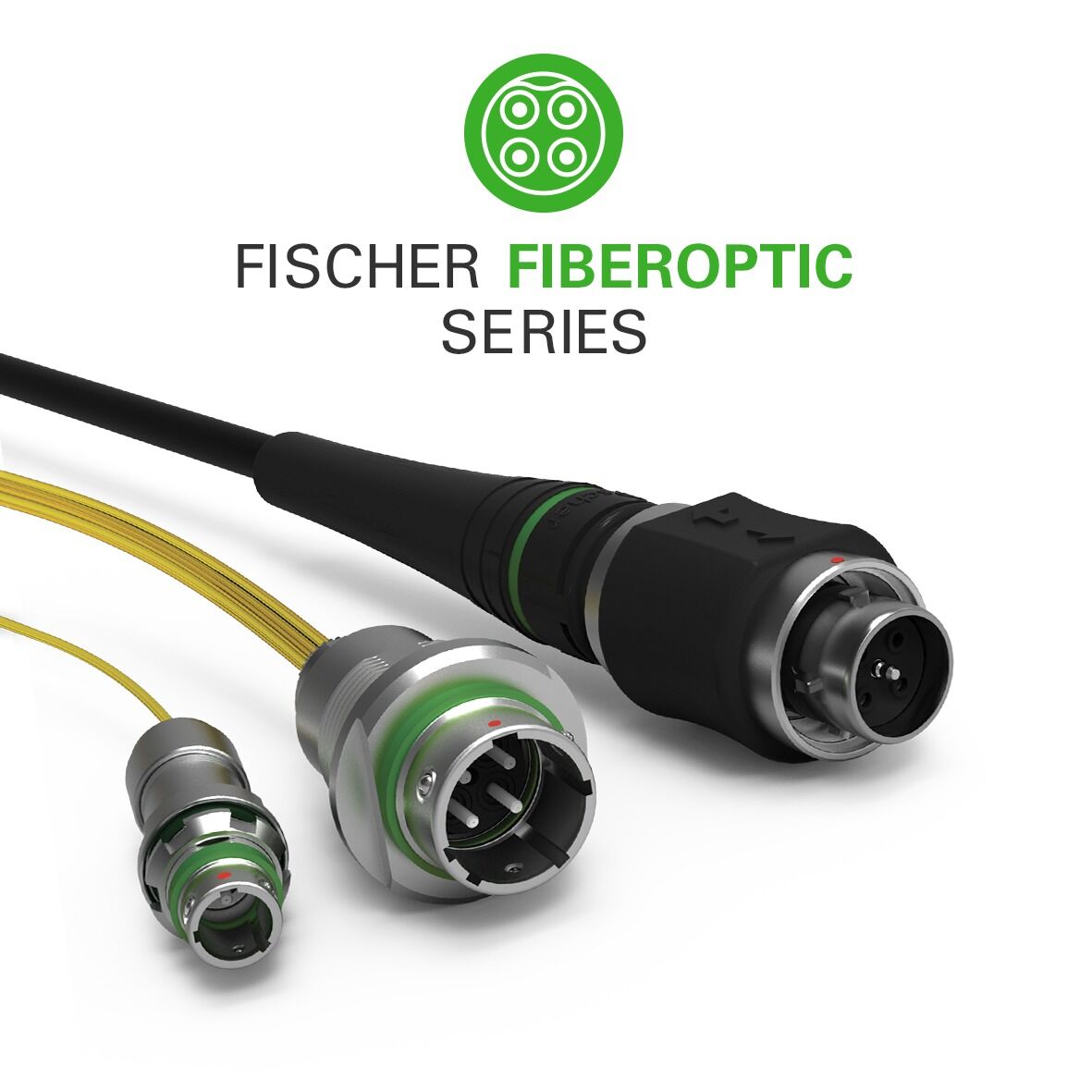

Die Steckverbinder der Fischer FibreOptic Serie von Fischer Connectors ermöglichen High-Speed Datenübertragung einer Glasfaserverbindung. Dank ihrer zuverlässigen Steckbarkeit und Robustheit sind sie gut für den Einsatz unter Wasser geeignet. Sie halten, dank Schutzgrad IP68, nicht nur vollkommen dicht, sondern können auch kalten Temperaturen sowie aggressivem Salzwasser schadlos widerstehen. Das Push-Pull-Verriegelungssystem ermöglicht ein schnelles und einfaches Anschließen und Lösen. Beim Anschließen erkennen Anwender am hörbaren Klicken, wenn der Steckverbinder fest und sicher angeschlossen ist. Anschließend kann die Drohne zu Wasser gelassen werden, ohne dass die Gefahr eines Wassereinbruchs in das Gerät besteht. Wie alle nach IP68 dichten Fischer-Steckverbinder für den Einsatz unter Wasser wurden auch die Steckverbinder der Fischer FibreOptic Serie über 24 Stunden in zwei Metern Tiefe getestet. Fischer Connectors garantiert die Funktionalität und Zuverlässigkeit bis 300 Meter Tiefe. In Labortests wurde sogar die Funktionalität bis 600 Meter Tiefe ermittelt.

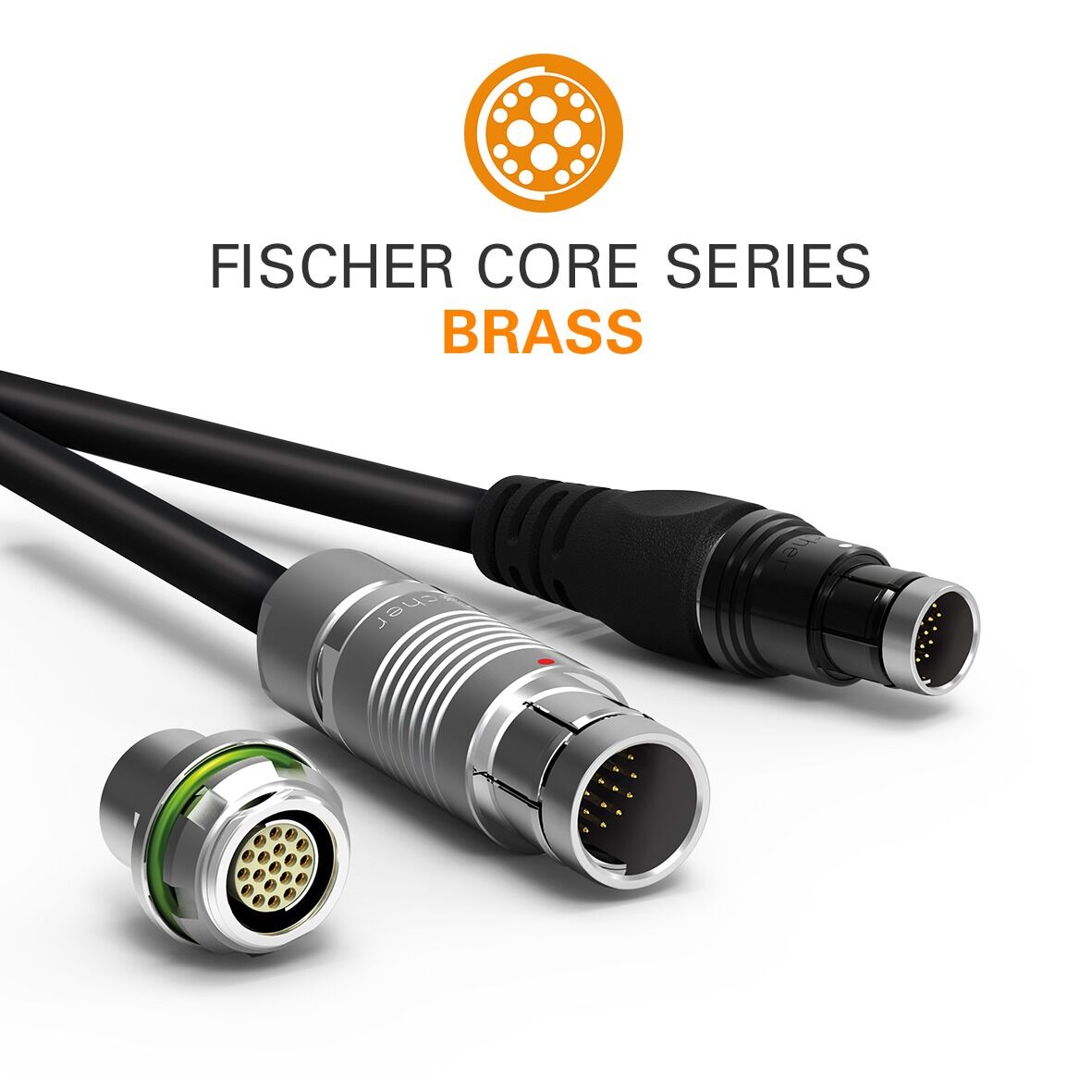

Auch die Steckverbinder der Fischer Core Serie können für Einsätze unter Wasser eingesetzt werden. Für den Einsatz im Meer gibt es die Fischer Core Serie in speziellen Ausführungen, um Korrosion zu vermeiden. Da Salz die Leitfähigkeit von Wasser beträchtlich erhöht, wirken Meerwasser und Salznebel als Elektrolyte und können so galvanische Korrosion verursachen. Deshalb ist die Wahl der richtigen Materialien und Oberflächen von größter Bedeutung. Die Fischer Core Series Brass Steckverbinder bestehen beispielsweise aus Messing und sind durch ihre Nickel-Chrom-Beschichtung vor Korrosion geschützt. Die Steckverbinder der Fischer Core Series Stainless Steel kommen ohne Beschichtung aus, da das Grundmaterial Edelstahl 316L von Haus aus korrosionsbeständig ist.

Für vollständige Sicherheit muss auch das eingesetzte Kabel den Bedingungen standhalten. Dafür bietet Fischer Connectors Kabelkonfektionierungen passend zum Steckverbinder und zur Anwendung an. So sind auch Ethernet und HDMI 1.4 basierte Datenübertragung möglich. Sowohl die Steckverbinder der Fischer FibreOptic Serie als auch der Fischer Core Serie sind nicht nur robust, sondern auch kompakt und leicht.
