Bögen, Düker und beengte Platzverhältnisse

Grabenlose Sanierung zweier Saugleitungen

Hessenwasser mit Sitz in Groß-Gerau war auf der Suche nach einem grabenlosen Verfahren für die Sanierung zweier Saugleitungen DN 600 mit einer Länge von jeweils 55 Metern waren. Die sanierungsbedürftigen Leitungen gehören zur Mainwasseraufbereitungsanlage Frankfurt-Niederrad und bringen aufgrund der örtlichen Situation und   ihrer Verläufe einige sehr spezielle Herausforderungen mit sich.

Container for the scroll indicator

(Will be hidden in the published article)

Besondere Herausforderungen waren Bögen, Düker und beengte Platzverhältnisse. Neben einer stark frequentierten, vierspurigen Straße wurden im Verlauf der Rohrleitung zahlreiche Kabeltrassen und Fremdleitungen gekreuzt. Weiterhin wiesen die Saugleitungen mehrere Bögen mit bis zu 20 Grad Abwinklung auf.

Florian Meermann, Fachbauleiter D&S Druckrohrtechnik dazu: „Neben dem Umstand, dass es sich bei den zu sanierenden Leitungen um Saugleitungen handelte, ist auch das für die Umsetzung der Gesamtmaßnahme (Rohrleitungsbau, Reinigung des Altrohrs mit starkem Muschelbesatz, erforderliche Fräsarbeiten und Linerinstallation) zur Verfügung stehende Zeitfenster von zwei Wochen hervorzuheben. Darüber hinaus wurde das Sanierungsvorhaben durch die beengten Platzverhältnisse am Inversionspunkt erschwert - die Inversionstrommel stand im 90 Grad Winkel zur Sanierungstrasse.“

Das D&S Team hat sich aus diesem Grund gemeinsam mit der Hessenwasser für eine Sanierung beider Leitungen im BlueLine-Verfahren entschieden. Den BlueLiner zeichnet besonders aus, dass er eine Bogengängigkeit bis zu 45 Grad erlaubt, sodass die Sanierung auch bei diesen komplexen Leitungsverläufen problemlos möglich war. Ein Einsatz alternativer Sanierungsverfahren bzw. ein Austausch der Leitungen in offener Bauweise war aufgrund der Örtlichkeiten nicht möglich. Die nachträgliche Anbindung an den Leitungsbestand erfolgte mainseitig mittels Codure GFK-Flanschen, anlagenseitig mittels RedEx-Liner-Endmanschetten. Die Bemessung des statisch selbsttragenden  BlueLiners erfolgte auf einen maximalen Unterdruck von -0,7bar.

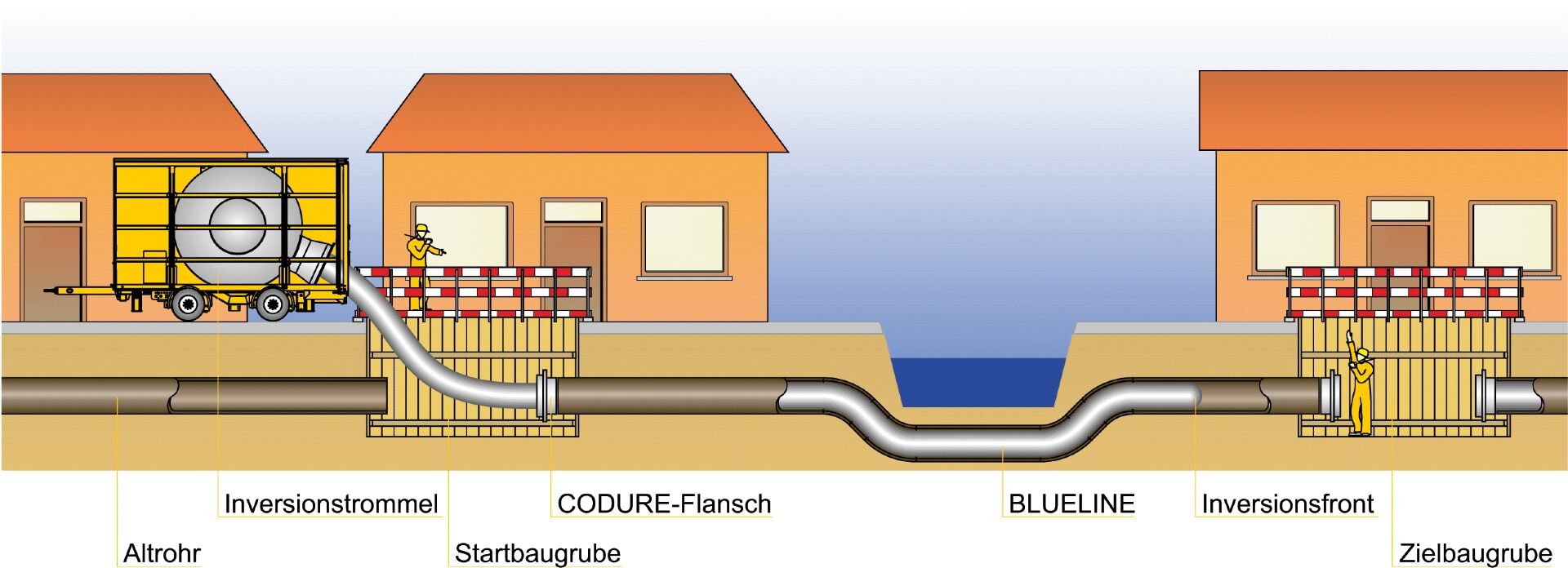

Beim BlueLiner handelt es sich um einen flexiblen Schlauch, bestehend aus einem innenseitig mit Polyolefin beschichteten Verbundmaterial aus ECR-Glas und Polyesternadelfilz. Er wird unmittelbar vor dem Einbau in einer mobilen und SPS-gesteuerten Tränkanlage vor Ort unter definierten und reproduzierbaren Qualitätsbedingungen mit einem Zweikomponenten-Epoxidharz imprägniert, kalibriert und im Inversionsverfahren materialschonend in die vorhandene Altrohrleitung eingebracht. Sämtliche systemrelevanten Daten werden dabei durch integrierte, elektronische Messgeräte permanent überwacht und dokumentiert. Florian Meermann: „Das verwendete Hochleistungs-Epoxidharz MaxPox zeichnet sich durch seine zuverlässigen und sicheren Härtungseigenschaften, auch bei schwierigen Umgebungsbedingungen wie z.B. kühlendem Grundwasser aus. Durch die Härtung des Systems mit Heißdampf wird ein gleichmäßiger und gut dosierbarer Energieeintrag über die gesamte Liner-Wanddicke gewährleistet.“

Im Prozess der Härtung entsteht ein neues Rohr im alten Rohr. Die neue Konstruktion ist alleine tragfähig und übernimmt sämtliche statischen Außen- und  Innenlasten. Der BlueLine-Anwendungsbereich erstreckt sich auf die Nennweiten DN 200 bis DN 1000 bei unterschiedlichen Einbaulängen bis 200 m und mehr, je nach statischer Anforderung mit Wanddicken von 5 bis 15 mm. Der maximale Betriebsdruck liegt bei bis zu 16 bar: www.dus-druckrohrtechnik.de

Die beteiligte Betriebsabteilung vo​​​​n Hessenwasser zog nach erfolgreichem Abschluss der Sanierung ein Resümee: Zum einen konnte die Aufbereitungsanlage sehr schnell wieder in Betrieb genommen werden. Zum anderen zeigte sich das Unternehmen aufgrund des reibungslosen Bauablaufs unter Einhaltung des begrenzten Zeitfensters, aber auch aufgrund einer im Vergleich zum Bestand um 25 Prozent gesteigerten Leistungsfähigkeit je Saugleitung mit der Projektplanung und Umsetzung durch D&S vollends zufrieden.
